混凝土經(jīng)過幾十年的發(fā)展逐漸成為了一門比較嚴(yán)謹(jǐn)完善的材料科學(xué)，混凝土生產(chǎn)企業(yè)則是將試驗(yàn)通過生產(chǎn)轉(zhuǎn)化為具體產(chǎn)品的機(jī)構(gòu)。然而對(duì)于混凝土企業(yè)來講，預(yù)拌混凝土作為一種半成品建筑材料從試驗(yàn)到生產(chǎn)施工受到的影響因素很多，使生產(chǎn)施工的效果與試驗(yàn)結(jié)果產(chǎn)生偏離，而我們?yōu)榇_保混凝土的最終合格不斷修正我們的試驗(yàn)過程和方法，造成了材料浪費(fèi)，增加了產(chǎn)品成本。一些行業(yè)專家認(rèn)為很多預(yù)拌混凝土企業(yè)忽視了混凝土作為一門科學(xué)的特性，逐漸淪為了一種試驗(yàn)加經(jīng)驗(yàn)的產(chǎn)業(yè)。在企業(yè)發(fā)展中實(shí)現(xiàn)試驗(yàn)的目標(biāo)也變得相當(dāng)困難，使混凝土從業(yè)者尤其是技術(shù)工作者產(chǎn)生疑問，混凝土從試驗(yàn)到生產(chǎn)究竟有多遠(yuǎn)？
一、引子
為確保混凝土在運(yùn)輸至施工現(xiàn)場澆筑至工程結(jié)構(gòu)中的質(zhì)量合格，我們?cè)絹碓节呄蛴谑乖囼?yàn)條件盡可能的與生產(chǎn)條件相同，達(dá)到試驗(yàn)試件與生產(chǎn)留置試件的性能相接近的目的。雖如此，通過選用相同配合比和材料進(jìn)行試驗(yàn)得到的數(shù)據(jù)與實(shí)際生產(chǎn)施工數(shù)據(jù)有較大差距。

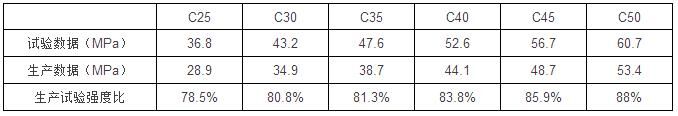

表1：試驗(yàn)與生產(chǎn)強(qiáng)度對(duì)比
注：試驗(yàn)數(shù)據(jù)為三個(gè)月內(nèi)6次配合比試驗(yàn)強(qiáng)度的算術(shù)平均值；生產(chǎn)數(shù)據(jù)為同配比連續(xù)生產(chǎn)三個(gè)月留置標(biāo)準(zhǔn)試件抗壓強(qiáng)度的算術(shù)平均值。
假定：生產(chǎn)數(shù)據(jù)能與試驗(yàn)數(shù)據(jù)同步，或者只略低于試驗(yàn)數(shù)據(jù)，所采用的配合比均可提高一個(gè)強(qiáng)度等級(jí)使用，在生產(chǎn)管理中不斷縮小這個(gè)差距，是我們的成本控制的根本點(diǎn)和關(guān)鍵所在。
二、尋找差距
試驗(yàn)與生產(chǎn)的差距是如何產(chǎn)生的呢？我們從試驗(yàn)和生產(chǎn)的兩個(gè)不同過程尋找差距。
2.1 人員因素
我們技術(shù)人員在進(jìn)行配合比試驗(yàn)時(shí)，都根據(jù)混凝土配合比設(shè)計(jì)規(guī)程和其他相關(guān)的規(guī)范、規(guī)程進(jìn)行設(shè)計(jì)、試驗(yàn)，各種材料的稱量也嚴(yán)格按照設(shè)計(jì)數(shù)據(jù)進(jìn)行計(jì)量。生產(chǎn)操作人員根據(jù)生產(chǎn)設(shè)備的操作規(guī)程和公司的相關(guān)規(guī)章制度進(jìn)行生產(chǎn)操作，不會(huì)在主觀上產(chǎn)生差距，但是往往會(huì)受到一些施工現(xiàn)場的指令影響，會(huì)在后文進(jìn)行討論。
2.2 設(shè)備因素
不論是試驗(yàn)還是生產(chǎn)所使用的儀器、設(shè)備都要定期進(jìn)行校準(zhǔn)、檢定。但是在生產(chǎn)中經(jīng)常會(huì)出現(xiàn)攪拌主機(jī)裹軸、放料口漏漿等現(xiàn)象影響攪拌質(zhì)量，并且其計(jì)量精度低于試驗(yàn)水平。
2.3 材料因素
在現(xiàn)在的市場環(huán)境下，由于資金等因素導(dǎo)致出現(xiàn)一些“不得不用”的材料，隨著資源的日益緊缺，河流、礦山的開采受到更多的限制，“不得不用”的現(xiàn)象將會(huì)更多。
2.4 試驗(yàn)流程與生產(chǎn)工藝的區(qū)別
試驗(yàn)和生產(chǎn)的投料順序一致，試驗(yàn)中攪拌時(shí)間一般為60s~90s，期間觀察工作性能還會(huì)攪拌5~10s的時(shí)間，在生產(chǎn)中攪拌時(shí)間一般為30s，比試驗(yàn)攪拌時(shí)間要短。
2.5 技術(shù)要求的區(qū)別
配合比的試驗(yàn)是以確定生產(chǎn)用配合比為目的，其技術(shù)指標(biāo)通常以固定的工作性能指標(biāo)和力學(xué)性能指標(biāo)來確定。在生產(chǎn)過程中除了滿足合適的工作性能外還需要符合施工現(xiàn)場的一些額外要求，主要以放大坍落度為主。而預(yù)拌混凝土企業(yè)為保證服務(wù)質(zhì)量，一般都會(huì)滿足施工單位的要求提高混凝土的坍落度，直接的做法就是生產(chǎn)操作人員以提高用水量來調(diào)整坍落度，其后果可想而知。
三、該如何處理
其實(shí)通過分析筆者認(rèn)為相同的一個(gè)配合比在經(jīng)過長時(shí)間的驗(yàn)證和使用后，試驗(yàn)與生產(chǎn)仍然出現(xiàn)差距，其產(chǎn)生的主要原因可歸為兩類，一類是原材料質(zhì)量出現(xiàn)波動(dòng)卻沒有有效地解決方案；二類是缺乏有效的溝通，包括技術(shù)人員與生產(chǎn)操作人員的溝通和技術(shù)人員與施工現(xiàn)場的溝通。
3.1 原材料質(zhì)量波動(dòng)
這個(gè)問題對(duì)于現(xiàn)在的大多數(shù)混凝土企業(yè)都是一個(gè)頑疾很難解決并將長期存在下去，通常的做法是進(jìn)場檢測，不合格的原材料做退場處理或者降級(jí)使用，到了生產(chǎn)操作時(shí)是不是真的按照降級(jí)使用的要求進(jìn)行生產(chǎn)了呢？而降級(jí)使用后對(duì)混凝土的指標(biāo)不會(huì)產(chǎn)生影響么？舉個(gè)例子：外加劑進(jìn)場檢測減水率不符合要求，提高摻量降級(jí)使用，提高摻量后減水指標(biāo)滿足了生產(chǎn)要求，而外加劑中其余的緩凝、引氣等組分可能超出了既定指標(biāo)，對(duì)混凝土的整體性能產(chǎn)生不利影響。
而隨著資源的日益匱乏，要想原材料做的優(yōu)中選優(yōu)幾乎不能實(shí)現(xiàn)而我們混凝土企業(yè)就要被動(dòng)的接受這一現(xiàn)實(shí)么？
1、能控制上游產(chǎn)業(yè)鏈實(shí)現(xiàn)質(zhì)量、效益的最大化，或者對(duì)原材料進(jìn)行二次加工達(dá)到生產(chǎn)的要求。這也往往是大型企業(yè)整合行業(yè)產(chǎn)業(yè)鏈的必由之道，例如掌握礦山資源，自產(chǎn)石子、機(jī)制砂，對(duì)劣質(zhì)石子進(jìn)行整形；入股或控股水泥企業(yè)，或者由水泥企業(yè)參股混凝土行業(yè)；對(duì)外加劑進(jìn)行合成或復(fù)配等。
2、針對(duì)不同材料提供配合比預(yù)案。大多數(shù)的混凝土企業(yè)很難做到對(duì)上游產(chǎn)業(yè)的控制，并且有時(shí)還要面臨一些“不得不用”的原材料，就要針對(duì)不同原材料進(jìn)行配合比設(shè)計(jì)，結(jié)合對(duì)原材料的進(jìn)場檢測，選擇合適的配合比
3、加強(qiáng)進(jìn)場材料檢測。在進(jìn)行混凝土的質(zhì)量、成本管理方面，進(jìn)場材料的檢測質(zhì)量管理是最后的底線，堅(jiān)決執(zhí)行原材料的進(jìn)場管理制度，確保進(jìn)入生產(chǎn)線的材料質(zhì)量穩(wěn)定。
3.2 有效的溝通
在混凝土技術(shù)質(zhì)量管理方面，缺乏有效地溝通甚至?xí)仍牧腺|(zhì)量波動(dòng)的危害還要大。如何能將我們的配合比設(shè)計(jì)思路與技術(shù)要求貫徹下去，是解決問題的關(guān)鍵。
1、生產(chǎn)操作人員。隨著預(yù)拌混凝土行業(yè)的快速發(fā)展，雖然生產(chǎn)操作人員中不乏對(duì)原材料指標(biāo)、混凝土性能充分掌握的高手，但是更多的還是只會(huì)生產(chǎn)操作和簡單維修的新人。因此在配合比執(zhí)行方面技術(shù)人員需要對(duì)生產(chǎn)操作人員做詳細(xì)的技術(shù)交底，使生產(chǎn)人員充分了解什么樣的原材料選擇那一個(gè)配合比，什么樣的配合比需要延長攪拌時(shí)間，多長工時(shí)需要對(duì)攪拌設(shè)備進(jìn)行清理維護(hù)保養(yǎng)以便確保攪拌質(zhì)量等等，當(dāng)生產(chǎn)操作人員也能夠了解配合比的設(shè)計(jì)意圖時(shí)，試驗(yàn)和生產(chǎn)的差距也就越來越小。
2、現(xiàn)場施工人員。在混凝土運(yùn)達(dá)工地后，很多施工人員往往會(huì)對(duì)混凝土的工作性能提出新要求，主要以放大坍落度為主。如果在不了解增大坍落度的原因的情況下，簡單的滿足施工現(xiàn)場要求，通常會(huì)面臨兩個(gè)選擇，要么直接加水，降低了混凝土強(qiáng)度；要么增加外加劑用量，提高成本。所以必須了解施工現(xiàn)場放大坍落度的真實(shí)原因，與施工人員做有效的溝通。
對(duì)于工作性能滿足要求的混凝土運(yùn)至工地，仍要求提高混凝土坍落度，甚至在施工現(xiàn)場出現(xiàn)隨意加水的情況，對(duì)混凝土強(qiáng)度的影響是最大的，這種情況要對(duì)施工人員作出合理的說明，盡量避免以額外加水為主要手段的調(diào)整方式，確保配合比的正確應(yīng)用，保證混凝土的質(zhì)量。
對(duì)于因結(jié)構(gòu)本身需要提高混凝土坍落度，必須認(rèn)真落實(shí)工程實(shí)際情況，通過現(xiàn)場勘查與施工人員溝通，了解技術(shù)要求，從配合比上作出合理調(diào)整，避免以后出現(xiàn)質(zhì)量爭議。
四、結(jié)語
混凝土作為一門材料科學(xué)，在我們的生產(chǎn)中混凝土又作為一種半成品受到的影響因素非常多，也需要我們?cè)诠ぷ髦胁粩嗟貙ふ一炷临|(zhì)量控制的客觀規(guī)律，根據(jù)目前行業(yè)發(fā)展的現(xiàn)狀，合理選擇試驗(yàn)設(shè)計(jì)和生產(chǎn)管理，不斷縮小試驗(yàn)和生產(chǎn)的差距。
由于受到知識(shí)面的限制，筆者的觀點(diǎn)難免會(huì)有偏頗和不足，也懇請(qǐng)行業(yè)專家和同仁給予批。
【推薦】
【業(yè)界】2017年工程機(jī)械行業(yè)將迎來哪些
分享到：
手機(jī)版|
