混凝土的應(yīng)用極大的提高了建筑工程的質(zhì)量，促進了預拌混凝土工業(yè)的發(fā)展，但是預拌混凝土因養(yǎng)護不及時造成混凝土結(jié)構(gòu)早期開裂的問題卻是很難徹底根除的，目前已成為建筑工程質(zhì)量投訴的熱點，也是質(zhì)量監(jiān)督的重點。
混凝土澆注成型后應(yīng)及時進行澆水覆蓋保濕養(yǎng)護，以滿足混凝土表面維持一定濕潤狀態(tài)。同時，為防止水分的急劇快速蒸發(fā)，表面還應(yīng)覆蓋以塑料薄膜、麻袋片或草袋等覆蓋材料，但是，只做到這幾點還是不夠的。
混凝土的養(yǎng)護，目的之一是要保證混凝土在一定時間內(nèi)保濕,造成混凝土裂縫的原因是復雜的、多方面的，但是，對預拌混凝土施工經(jīng)驗的不足及養(yǎng)護的不及時是造成商品混凝土裂縫產(chǎn)生的主要原因之一。
混凝土澆搗后，之所以能逐漸凝結(jié)硬化，主要是因為水泥水化作用的結(jié)果，而水化作用則需要適當?shù)臏囟群蜐穸葪l件，因此為了保證混凝土有適宜的硬化條件，使其強度不斷增長，必須對混凝土進行養(yǎng)護。
養(yǎng)護的要義——澆水養(yǎng)護，保持適宜的濕度，保證水泥水化反應(yīng)的進行。
養(yǎng)護的秘訣——時間掌控。
混凝土養(yǎng)護方案的選擇與制定
一、養(yǎng)護時間的確定
（1）養(yǎng)護起始時間的確定
我國混凝土結(jié)構(gòu)工程施工規(guī)范規(guī)定混凝土澆筑后應(yīng)及時進行保濕養(yǎng)護；混凝土質(zhì)量控制標準規(guī)定對于混凝土澆筑面，尤其是平面結(jié)構(gòu)，宜邊澆筑成型邊采用塑料薄膜覆蓋保濕；混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范規(guī)定應(yīng)在澆筑完畢后的12h以內(nèi)，對混凝土加以覆蓋，并保濕養(yǎng)護，目前施工中也大多按此規(guī)定，即在澆筑后 12h 左右開始保濕養(yǎng)護。
混凝土的自收縮從其初凝前就已開始， 早期發(fā)展迅速，1d 之內(nèi)可完成大部分，尤其是摻減水劑混凝土的起始養(yǎng)護時間對早期收縮影響十分顯著，初凝后8h內(nèi)，是收縮急劇增加期，即使在初凝后8h開始養(yǎng)護，對控制早期收縮裂縫也將失去任何作用， 其時間顯然已大大滯后于混凝土開裂的危險期，養(yǎng)護起始時間到底從何時開始，因影響因素很多及缺乏足夠的試驗數(shù)據(jù)及理論根據(jù)，很難有具體結(jié)論。但原則上應(yīng)使混凝土達到足夠的初始強度， 能承受養(yǎng)護保濕的操作而不損傷混凝土的早期結(jié)構(gòu)。
具體一點講就是在混凝土澆筑完畢后，在初凝前后就應(yīng)澆水養(yǎng)護，但以不致人為沖壞混凝土表面為限。
（2）養(yǎng)護持續(xù)時間的確定
養(yǎng)護持續(xù)時間不夠是施工中的一個常見問題，常常是在澆筑的剛開始幾天內(nèi)有人養(yǎng)護，最后就流于形式，應(yīng)付了事，甚至無人養(yǎng)護。混凝土結(jié)構(gòu)工程施工規(guī)范規(guī)定采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥配制的混凝土，不應(yīng)少于 7d，采用緩凝型外加劑、大摻量礦物摻合料配制的混凝土及抗?jié)B混凝土、強度等級 C60 及以上的混凝土和后澆帶混凝土的養(yǎng)護時間不應(yīng)少于 14d；地下室底層和上部結(jié)構(gòu)首層柱、墻混凝土帶模養(yǎng)護時間，不宜少于 3d； 帶模養(yǎng)護結(jié)束后可采用灑水養(yǎng)護方式繼續(xù)養(yǎng)護。
規(guī)范中所規(guī)定的時間是養(yǎng)護的最短時間，故要求地下室底層墻、柱和上部結(jié)構(gòu)首層墻、柱等豎向混凝土結(jié)構(gòu)適當增加養(yǎng)護時間。
養(yǎng)護持續(xù)時間具體與混凝土的組成及配合比、環(huán)境溫度與濕度、養(yǎng)護方法、風力、風速等諸多因素有關(guān)，混凝土質(zhì)量控制標準規(guī)定混凝土構(gòu)件或制品廠的混凝土采用蒸汽養(yǎng)護時，在出池或撤除養(yǎng)護措施前，應(yīng)進行溫度測量，當表面與外界溫差不大于 20℃時，方可撤除養(yǎng)護措施或構(gòu)件出池；對于冬期施工的混凝土，混凝土強度達到設(shè)計強度等級的 50%時，方可撤除養(yǎng)護措施；采用潮濕自然養(yǎng)護時，則按施工規(guī)范具體實施。
二、養(yǎng)護方法的選擇
混凝土養(yǎng)護方案應(yīng)根據(jù)現(xiàn)場條件、環(huán)境的溫度與濕度、結(jié)構(gòu)部位、構(gòu)件或制品情況、原材料情況以及對混凝土性能的要求等因素來制定，養(yǎng)護方案中，關(guān)于養(yǎng)護方法的選擇一般采用灑水養(yǎng)護、蓄水養(yǎng)護、覆蓋保濕養(yǎng)護、涂刷養(yǎng)護劑養(yǎng)護、冬季蓄熱養(yǎng)護等多種方法。施工中，在制定養(yǎng)護方案時，常出現(xiàn)在整個施工過程中，僅使用單一的養(yǎng)護方法，且為圖方便，多以噴水養(yǎng)護為主。為保證混凝土性能的實現(xiàn)，應(yīng)根據(jù)不同的結(jié)構(gòu)部位合理選擇養(yǎng)護方法。
（1）基礎(chǔ)大體積混凝土裸露表面應(yīng)采用覆蓋養(yǎng)護方式
基礎(chǔ)大體積混凝土裸露表面采用灑水養(yǎng)護方法較為方便，但實際施工中很難滿足灑水養(yǎng)護的次數(shù)，易造成夜間養(yǎng)護中斷，對大體積混凝土而言，要控制混凝土內(nèi)部和表面及表面與外界溫差即保持混凝土內(nèi)外合適的溫度梯度，不間斷的24h養(yǎng)護至關(guān)重要。
根據(jù)已往的施工經(jīng)驗，在大體積混凝土養(yǎng)護過程中采用強制或不均勻的冷卻降溫措施不僅成本相對較高，管理不善易使大體積混凝土產(chǎn)生貫穿性裂縫，這類方法在房屋建筑工程中較少采用，且灑水養(yǎng)護易致基坑積水，不利回填。故基礎(chǔ)大體積混凝土裸露表面以覆蓋養(yǎng)護為宜。
（2）混凝土結(jié)構(gòu)工程施工規(guī)范規(guī)定
地下室底層和上部結(jié)構(gòu)首層柱、墻混凝土帶模養(yǎng)護結(jié)束后可采用灑水養(yǎng)護方式繼續(xù)養(yǎng)護，必要時也可采用覆蓋養(yǎng)護或噴涂養(yǎng)護劑養(yǎng)護方式繼續(xù)養(yǎng)護；根據(jù)試驗，不同養(yǎng)護方式的抗?jié)B效果依次為：水中養(yǎng)護>蓋草袋子澆水>涂養(yǎng)護劑>自然養(yǎng)護，故對于地下室底板采用蓄水養(yǎng)護是最為合理的方案。
（3）其他部位柱、墻混凝土可采用灑水養(yǎng)護
必要時，也可采用覆蓋養(yǎng)護或噴涂養(yǎng)護劑養(yǎng)護；但柱子系主要承重結(jié)構(gòu)應(yīng)盡可能采用包塑料布法；剪力墻結(jié)構(gòu)最好采用涂刷養(yǎng)護劑法。
（4）平面結(jié)構(gòu)，宜邊澆筑成型邊采用塑料薄膜覆蓋保濕
但對于衛(wèi)生間樓板、樓頂平面，為達到最佳的抗?jié)B效果，在可能的情況下，宜采用蓄水養(yǎng)護。施工中常見的問題是易忽視樓板底面的養(yǎng)護，樓板底模拆除后，部分施工人員因面層已做養(yǎng)護，且底層無法灑水或覆蓋養(yǎng)護，涂刷養(yǎng)護劑又加大成本，所以在養(yǎng)護方案中，常有意或無意的遺漏關(guān)于樓板底模拆除后的養(yǎng)護，而按要求混凝土裸露表面均應(yīng)進行養(yǎng)護，不得遺漏任何部位，故在樓板底模拆除后應(yīng)噴涂覆蓋致密的養(yǎng)護劑進行養(yǎng)護。
三、養(yǎng)護溫度的確定
混凝土養(yǎng)護期間應(yīng)注意采取保溫措施，防止混凝土表面溫度受環(huán)境因素影響（如曝曬、氣溫驟降等）而發(fā)生劇烈變化。養(yǎng)護期間混凝土的芯部與表層、表層與環(huán)境之間的溫差不宜超過20℃。大體積混凝土施工前應(yīng)制定嚴格的養(yǎng)護方案，控制混凝土內(nèi)外溫差滿足設(shè)計要求。
混凝土在冬季和炎熱季節(jié)拆模后，若天氣產(chǎn)生驟然變化時，應(yīng)采取適當?shù)谋兀ê荆└魺幔ㄏ募荆┐胧乐够炷廉a(chǎn)生過大的溫差應(yīng)力。

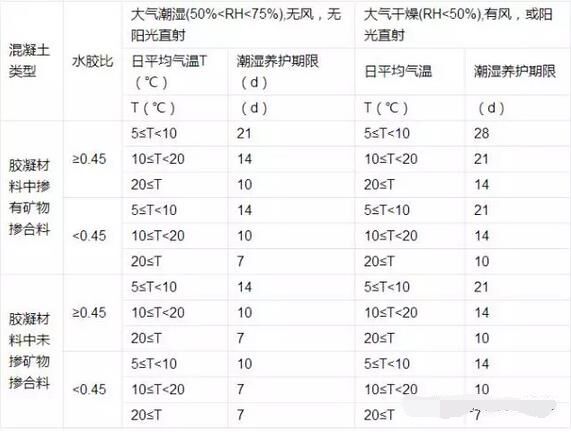

不同混凝土潮濕養(yǎng)護的最低期限
注：大體積混凝土的養(yǎng)護時間不宜小于28d。
四、養(yǎng)護溫度的控制
混凝土的收縮除了溫度下降引起的冷縮即溫降收縮外，還有在水泥水化作用下，混凝土內(nèi)部相對濕度隨水泥水化的進展而降低，從而引起自干燥造成混凝土體積減少，導致混凝土早齡期的自身收縮，混凝土收縮受環(huán)境相對濕度影響顯著，養(yǎng)護濕度為70%的混凝土較養(yǎng)護濕度為90%的混凝土所測各齡期干縮大，其3d齡期的干縮率前者是后者的8.3倍。環(huán)境相對濕度越低，其干縮值越大，干縮值隨齡期的發(fā)展規(guī)律為早期發(fā)展快，后期發(fā)展緩慢并逐漸穩(wěn)定。
覆蓋式養(yǎng)護保濕不僅有利于保持混凝土表面的保溫濕潤，防止混凝土表面水分的丟失，也有利于減緩混凝土內(nèi)濕度的下降。覆蓋養(yǎng)護分覆蓋塑料薄膜、塑料薄膜加麻袋、塑料薄膜加草簾等幾種方式，施工中常見問題是塑料薄膜沒有緊貼混凝土裸露表面，尤其是在對柱子的覆蓋養(yǎng)護方面表現(xiàn)的較為突出，不易保持塑料薄膜內(nèi)有凝結(jié)水，且塑料薄膜內(nèi)凝結(jié)水不能有效養(yǎng)護，這也是施工和監(jiān)理中監(jiān)控的一個要點；另外采用養(yǎng)護劑養(yǎng)護時，要求通過試驗檢驗養(yǎng)護劑的保濕效果，為省事方便，施工中一般未做此項試驗，監(jiān)理也易忽視該項要求。
小結(jié)
（1）制定混凝土養(yǎng)護方案時，應(yīng)根據(jù)現(xiàn)場條件、環(huán)境的溫度與濕度、結(jié)構(gòu)部位、構(gòu)件或制品情況、原材料情況以及對混凝土性能的要求等因素選擇和制定多種養(yǎng)護方法進行綜合養(yǎng)護。
（2）養(yǎng)護起始時間以混凝土澆筑完畢后，初凝前后就澆水養(yǎng)護為宜。
（3）養(yǎng)護持續(xù)時間以規(guī)范中所規(guī)定的時間為最短時間，豎向混凝土結(jié)構(gòu)適當增加養(yǎng)護時間，結(jié)合混凝土的組成及配合比、環(huán)境溫度與濕度、養(yǎng)護方法、風力、風速等諸多因素綜合考慮。
（4）是否停止灑水養(yǎng)護以當日最低溫度低于 5℃時來確定。混凝土內(nèi)部和表面及表面與外界的溫差根據(jù)養(yǎng)護措施、工法等諸多因素綜合考慮。
（5）混凝土收縮受環(huán)境相對濕度影響顯著，塑料薄膜緊貼混凝土裸露表面且保持有凝結(jié)水方為有效養(yǎng)護。
【推薦】
分享到：
手機版|
