混凝土承受外界荷載的動力不僅取決于所承受荷載的種類，而且決定于各種不同因素如何組合，以影響混凝土不同結構組份的比例。這些不同因素包括組成混凝土拌合物的各材料的性質和比例等內在因素養護條件、搗實程度、實驗參數等外在因素。
一、影響混凝土強度的主要因素
普通混凝土的受力破壞，主要出現在水泥石與集料的界面上以及水泥石中。可見，混凝土的強度主要取決于水泥石與集料的粘結強度和水泥石的強度。因此，水泥的強度、水灰比及集料的情況，同時包括所使用的外加劑性質及用量，是影響混凝土強度的主要因素。
1.1水泥和水灰比
普通混凝土的強度主要取決于水泥石的質量，實驗證明混凝土的強度與水泥石強度成正比，而水泥石的質量又取決于所采用的水泥的特性(尤其是水泥標號)和水灰比。
水泥石混凝土中的活性組份，在按一定配比和水拌合后，可作為水硬性膠凝材料將顆粒狀集料膠結成具有一定強度的人造石材。再配合比相同的情況下，所使用的水泥標號越高，水泥石的強度及其與集料之間的粘結力也越大，制成混凝土強度也越高。
從強度觀點看，水灰比-空隙率關系無疑是重要的因素，因為它影響著水泥漿基體以及基體與粗集料間的過度區的空隙率，進而對混凝土的強度產生極大的影響。
水灰比對混凝土強度的影響主要表現在水泥石的空隙率上，進而混凝土強度，當混凝土拌合物充分搗實時，混凝土強度隨水灰比的降低而提高，在混凝土的強度及其其它條件相同的情況下，混凝土的強度主要取決于水灰比，這一規律常被稱為水灰比定則。
水灰比越小，水泥石的強度及其與集料的粘結強度越大，混凝土的強度越高。但水灰比過小，拌合物過于干稠，使工作性降低。當工作性降低到某種方法(如人工搗實)不能有效密實時，水灰比的繼續降低會是混凝土結構的不均勻性增大，不能保證混凝土的質量。
除了水泥性質外，水泥質量的波動對混凝土強度的影響也是值得注意的問題。采用具有相同平均強度而離散系數小的水泥，可以降低水泥的用量。
水泥質量波動引起的混凝土強度的標準離差，不隨齡期而增大;但混凝土強度的離散系數卻因強度隨齡期的增大而減小。產生這種現象的原因是：水泥的質量波動大多是由于水泥細度和C3S含量的差異引起的，而這些因素對早期的強度影響最大，隨著時間的延長、水泥水化程度的提高，這種影響逐漸減少。
1.2集料和集灰比
對于普通混凝土來說，盡管集料強度幾乎不被利用破壞決定于其它兩項，但是，集料除強度外還有其它特性，諸如粒形、粒徑、表面結構、級配(顆粒分布)以及礦物成分，這些都已知會在不同程度上影響混凝土的強度。集料顆粒的粒形、粒徑、表面結構和礦物成分還影響了過渡區的特性，從而影響混凝土的強度。通常情況下，集料性質，特別是玻璃表面狀態和礦物組成，對極限抗壓強度的影響較對抗拉強度或初裂抗壓強度要小的多(高強混凝土除外)。
裂縫形成時的應力大多取決于粗集料的性質，光滑的卵石制成的混凝土的開裂應力較粗糙有棱角的碎石混凝土為低，這可能是由于表面性質對機械咬合作用產生影響的緣故;粗集料的形狀對機械擬合也有一定影響。集料品種對混凝土強度的影響，又與水灰比有關。隨著水灰比的增大，集料的影響減小。
在礦物成分一定，級配良好的粗集料改變其最大粒徑對混凝土強度有兩種相反的影響。水泥用量和稠度相同，含較大集料粒徑的混凝土拌合物比較含較小集料粒徑的拌合物所需拌合水較少;而較大集料卻又趨于形成含較多微裂縫的弱過度區，其最終影響隨混凝土水灰比和所加應力的不同而變化。不同的集料礦物組成同樣影響混凝土強度。已公布的許多報告表明，在同一條件下，以鈣質集料取代硅質集料將導致混凝土強度明顯改善。
集灰比對混凝土強度的影響，一般認為是一個次要因素。但對于強度約大于35Mpa的混凝土，集灰比的影響卻明顯表現出來，在相同水灰比情況下，混凝土的強度隨著集灰比的增大而提高的趨勢，這可能與集料數量增大，吸水量也增大，以至有效水灰比降低有關，也可能與混凝土內空隙減小有關，或者與集料對混凝土強度所起的作用有關得以更好的發揮有關。
但應注意的是，在水泥用量很大而而水灰比很小的情況下，集灰比的增大會導致混凝土后期強度的衰退，這種現象產生的原因：集料顆粒限制水泥石收縮而產生的應力是水泥石開裂或水泥石-集料之間失去粘結。
1.3外加劑與礦物摻和材
化學外加劑對混凝土的強度影響主要通過以下幾種方式進行：
(1)降低水灰比，如減水劑;
(2)使混凝土空隙率增加，結果導致強度降低，如加氣劑、泡沫劑等;
(3)調節水泥硬化時間，影響混凝土獲得強度的速率，但對最終強度無明顯影響，如緩凝劑、促凝劑等。對于一種化學外加劑來說，他對混凝土的影響是多方面的，因此在混凝土配合比設計及外加劑實用過程中應加以綜合考慮。
為了生態學和經濟方面的理由，在混凝土中使用火山灰和膠凝性副產品作為礦物性外加劑的實例越來越多。盡管部分取代波特蘭水泥或作為活性摻和料時，礦物性外加劑通常會延緩強度獲得的速率，但礦物外加劑在常溫下具有與水化波特蘭水泥漿體中氫氧化鈣的反應能力，并形成額外的水化硅酸鈣，可導致大大降低基體和過度區中的空隙率。
因此，在混凝土中摻入礦物性外加劑能顯著的提高最大強度和水密性，尤其對混凝土抗拉強度有良好效果。
二、影響強度的其它因素
為了使混凝土能達到預定的強度，還必須在施工中攪拌均勻、搗固密實，養護良好并使之達到規定的齡期。
2.1 施工條件的影響
施工條件是確保混凝土結構均勻密實、硬化正常、達到設計要求強度的基本條件。在施工過程中必須把拌合物攪拌均勻，澆注后必須搗固密實，且經良好的養護才能使混凝土硬化后達到預定的強度。
采用機械攪拌比人工攪拌的拌合物更均勻，同時采用機械搗固的混凝土更密實，因此機械搗固可適用于更低水灰比的拌合物;能獲得更高的強度。
改進施工工藝性能也能提高混凝土強度，如采用分次投料攪拌工藝、高速攪拌機攪拌、高頻或多頻振搗器振搗、二次振搗工藝都會有效的提高混凝土的強度
2.2 養護條件的影響
為了獲得質量良好的混凝土，混凝土成型后必須在一定的養護條件下(包括養護溫度)進行養護，目的是保證水泥水化的正常進行一達到預定的強度和其他性能。
周圍環境濕度是保證水泥正常水化、混凝土順利形成的一個重要條件。在適當的濕度下，水泥能正常水化，使混凝土強度充分發展。如果濕度不足，混凝土表面會發生失水干燥現象，迫使內部水分向表面遷移，造成混凝土結構疏松、干裂，不但降低強度，而且還將影響混凝土的耐久性能。
環境溫度對水泥水化作用的影響是顯著的。養護溫度高，可以加快水泥水化速度，混凝土早期強度高;反之，混凝土在低溫下強度發展相應遲緩，尤其溫度在冰點以下時，不但水泥水化基本停止，而且還會在混凝土中結冰造成強度大幅，初期養護溫度越高，混凝土強度衰退越低。
但溫度不能太高，太高由于急速的初期的水化會導致水泥粒子表面的孰料礦物水化很快形成致密的水化產物層，組織水分向粒子內部的滲入，妨礙了水泥的進一步水化;同時，由于過快的早期水化速度導致水化產物中結晶尺寸過小，相互間的搭接不充分，導致不均勻分布，是水化物稠度較低的區域成為水泥石中的薄弱點，從而降低整體強度。而在養護溫度相對較低的情況下，如在4-23℃，由于水化緩慢，具有充分的擴散時間，從而使水化物得以在水泥石中均勻分布。

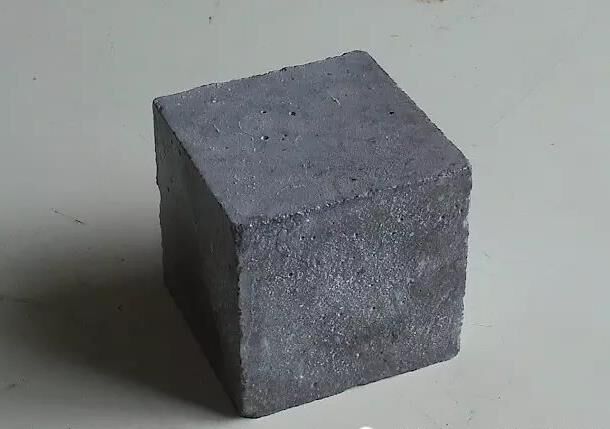

2.3 實驗條件對混凝土強度測定值的影響
(1)試件尺寸。實踐證明試件的尺寸越小，測得的強度越高，原因是大試件內部缺陷存在的概率增大及環箍效應的作用的減小所引起的。
(2)試件形狀。對棱柱體來說，由于消除了環箍效應的影響，其抗壓強度比立方體略低。
(3)表面狀態。當混凝土試件受壓面上有油脂類潤滑物質存在時，由于壓板與試件間摩擦力減小使環箍效應影響減小，試件將因垂直裂紋，測得的強度值較低。
(4)含水程度。由于潮濕情況對混凝土的影響，氣干試件比飽和狀態下的相應試件要高20-25%，可能由于水的軟化作用及水泥漿體中存在拆開力引起的。
(5)加荷速度。由于破壞是試件變形達到一定程度時才發生的，當實驗加荷速度較快時，材料變形的增長落后于荷載的增加，因此破壞時的強度值偏高。
【推薦】
分享到：
手機版|
