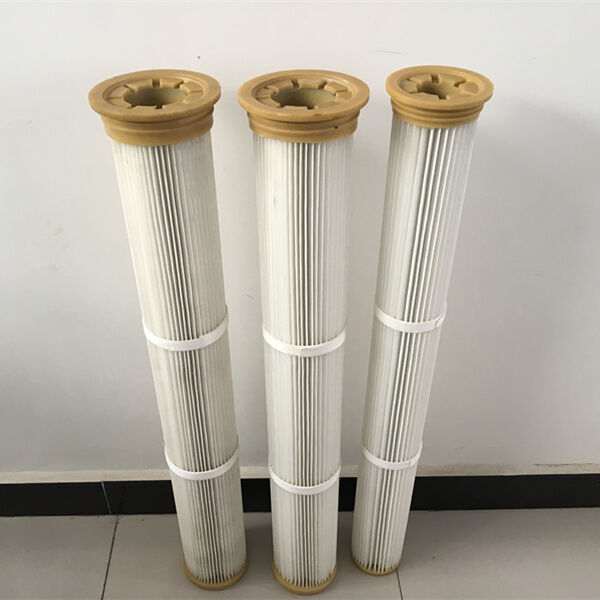

BHA除塵濾芯濾筒除塵濾筒構造：除塵濾筒由經過成型加工處理的濾材，支撐骨架，上下端蓋，橡膠密封圈組成。通過強力膠水將濾紙、支撐骨架，上下端蓋，粘連成一個完整的產品——濾筒。
除塵濾筒的核心部分是濾紙，因此，根據濾筒的應用領域、過濾對象來正確選擇濾材、合理使用濾材就顯得至關重要。不論是濾筒設計者，制造廠或用戶，都要求除塵濾筒使用壽命長一些為好，
但除塵濾筒在各行業、各工況使用過程中影響除塵濾筒使用壽命的因素很多，事先予測或估計除塵濾筒使用壽命是很困難的，同一個濾筒，流量增加，原始阻力上升，原始阻力與極限阻力的差距減小，
壽命就縮短，反之，壽命則延長。流量每增加10﹪，壽命相應減22﹪。流量每減10﹪，壽命相應增加30﹪。從延長除塵濾筒壽命的觀點出發，要求過濾面積做大一些為好。但增大面積就會增加濾筒的體積和重量，
從而提高生產制造成本和銷售價格，并且還會使除塵器設備體積增大。所以，我們廊坊賀爾克過濾器材有限公司是工作者都在致力于在一定的空間內增大除塵濾筒的過濾面積。以延長濾筒的使用壽命。
主要配套于除塵器的部分除塵濾筒規格型號如下：
外徑 內徑 孔徑 高 過濾精度μm 流量
0D(mm) ID(mm) HOLE?(mm) H(mm) m3∕H
4230, 420, 255, 16, 300, 1-10μm 240-3600
4260, 420, 255, 16, 600
3850, 380, 272, 23, 500
3545, 350, 240,, 240, 450
3550, 350, 240, 16, 500
3560, 350, 240, 16, 600
3566, 350, 240, 240, 660
3566, 350, 240, 16, 660
3580, 350, 240, 16, 800
3590, 350, 240, 16, 900
35100, 350, 240, 16, 1000
3260, 325, 215, 16, 600
3266, 325, 215, 16, 660
3280, 325, 215, 16, 800
3290, 325, 215, 16, 900
32100, 325, 215, 16, 1000
2860, 280, 170, 16, 600
3075, 300, 200, 0, 750
24100, 240, 135, 0, 1000
2460, 240, 140, 16, 600
2250, 225/200 90, 0, 500
2250, 225, 130, 0, 500
22100, 225, 130, 0, 1000
2280, 225, 130, 22, 800
2060, 200, 130, 0, 600
注：更多除塵濾芯規格δ能詳盡具體規格可按用戶具體要求定做，濾筒實際顏色可能與圖片顏色有差異，請以實物為準。
褶式濾筒脈沖除塵器的技術特點:
1 、內部采用脈沖專用褶式濾筒,結構緊湊,節省占地空間。
2 、濾筒采用一體化設計， 密封性好，方便安裝更換，縮短停車時間。
3 、超高過濾效率，對平均粒度0.5微米粉末，過濾效率可達99.99%。
4 、節省壓縮空氣用量，與常規脈沖除塵器相比，噴吹壓力可降低20%。
5 、濾筒密閉安裝形式更趨科學化，用戶可根據場合，選擇應用頂裝式或底裝式濾筒
褶式濾筒元件介紹:
脈沖褶式濾筒選用的紡黏聚脂濾料為表面過濾機理,纖維粘壓技術使此濾料形成許多密布的微細氣流通道,其過濾效率極高,同時又能保持相對低的運行阻力,處理風量顯著增大。
該濾料剛性強,使其作為褶式濾筒濾料無需依賴支撐材料,單個褶式濾筒代替了濾袋和籠架等部件,同時該過濾材料抗潮性能好、強度高、清灰容易， 使用壽命長， 基本上做到了除塵器的免維護。
我廠生產的除塵濾筒采用新工藝，新技術，濾料有國產，進口PS ，PUS ，PTFE聚酯無紡布，覆膜防靜電無紡布，長纖濾紙，纖維復合材料.金屬濾網.玻璃纖維.化纖無紡濾料、合成纖維濾材、
玻璃纖維濾材、活性炭濾材、進口棉纖維、長纖維過濾氈，彭膠棉等材料等及本廠特定研發的專用除塵器專用除塵濾料，產品濾料均采用國內先進的生產技術加工而成，濾料過濾精度高，
抗拉強度強，耐腐能力高，耐溫能力強，而且分布均勻，過濾效果極佳。我廠的除塵濾筒耐腐蝕，耐壓.納污能力強，過濾精度高，吸附性強，堵塞機率小，耐火強度高。抗?jié)裥阅軓?qiáng)，能反復清洗，
密封效果好，抗撕裂能力強。使用壽命長而且價格低廉。可再生。經過多年的努力，本廠生產的除塵濾筒規格已達幾百種之多，經過對客戶的跟蹤，均達到了十分滿意的程度。
而且自制研發的產品在市場上也很受好評，現在產品已經廣泛應用在化工生產線、制藥生產線、卷煙生產線、玻璃生產線、噴粉涂裝線、噴粉噴砂生產線、拋丸生產線、水泥生產線、鉆機集塵箱和各
種工業用除塵。濾筒過濾精度可達1um，過濾效率均達到99.99%。規格100-700，高度200-2000不等。我們本著“科技創新，用“芯”制造”的宗旨?xì)g迎各界新老客戶洽談業務
六、倉頂除塵濾芯應用領域煉鐵廠、煉鋼廠、鐵合金廠、耐火廠、鑄造廠、發電廠等的煙氣治理除塵系統。垃圾焚燒爐、燃煤鍋爐、流體化床鍋爐等煙氣過濾。瀝青混凝土攪拌，建材、
水泥陶瓷、石灰、石膏等生產場所。鋁電解、鉛、錫、鋅、銅及其他稀有金屬的冶煉煙氣過濾，微細物料回收，液、固分離。化工、焦炭、炭黑、染料、制藥、塑膠等領域的液固分離及微細物料回收。
采礦、糧食加工、面粉、電子行業、木材加工等的灰塵治理和凈化收液體過濾袋應用領域食品及飲料：啤酒，葡萄酒，果酒，清酒，白酒，黃酒，果汁，瓶裝水，茶飲料，豆奶，乳制品，食用油，醋，味精等食品添加劑制造的流程凈化和無菌處理。
六、產品概述 14個濾芯倉頂除塵器是一種自動清灰結構的單體除塵設備，這種除塵器在水泥，礦粉，采礦、冶金、建材、機械、化工、糧食加工等工礦企業廣泛用于過濾氣體中的細小的，非纖維性的干燥粉塵或在工藝流程中回收干燥粉料的一種除塵設備。
倉頂除塵器在含塵濃度200毫米/立方料-3000毫克/立方米時；它的阻力不超過65公斤/平方米，它的除塵效率高達100%.
七、工作原理 倉頂除塵器的濾塵是通過濾芯進行的，濾濾芯材料玻纖，當含塵空氣通過時，即可有效的使用固相與氣相分離開來，玻纖的濾芯是一種多孔性的濾塵材料，當氣流通過時，
由于震動作用、使氣流中的微粒吸附在濾芯上或沉降下來，凈化后的空氣即可排出，為了清除附著和沉入濾芯的灰塵，在每班通風機停止運行時（每隔約2-4小時）順序振動除塵器，每次振動5下左右。
八、結構簡介 倉頂除塵器是一種圓形可拆的金屬濾筒，底板上有14個嵌入圓形孔，它設有14個濾芯，扎緊在上端1個振動器的吊架上，定時震動，使濾芯阻留下來的灰塵降落在倉內。
九、濾筒除塵器的一些介紹：
褶式濾筒脈沖除塵器的技術特點:
1 、內部采用脈沖專用褶式濾筒,結構緊湊,節省占地空間。
2 、濾筒采用一體化設計， 密封性好，方便安裝更換，縮短停車時間。
3 、超高過濾效率，對平均粒度0.5微米粉末，過濾效率可達99.99%。
4 、節省壓縮空氣用量，與常規脈沖除塵器相比，噴吹壓力可降低20%。
5 、濾筒密閉安裝形式更趨科學化，用戶可根據場合，選擇應用頂裝式或底裝式濾筒
除塵濾芯尺寸：
240×130×100、240×130×300、240×130×400、240×130×600、240×130×660、240×130×700、240×130×750、240×130×900、240×130×1000、240×130×1200、240×130×1600，
315×210×100、315×210×300、315×210×400、315×210×600、315×210×660、315×210×700、315×210×750、315×210×900、315×210×1000、315×210×1200、315×210×1600，
320×100、320×300、320×400、320×600、320×660、320×700、320×750、320×900、320×1000、320×1200、320×1600
325×215×100、300、400、600、660、700、750、900、1000、1200、1600,
335×100、300、400、600、660、700、750、900、1000、1200、1600,
350×240×100、300、400、600、660、700、750、900、1000、1200、1600,
490×100、300、400、600、660、700、750、900、1000、1200、1600,
760×650×100、300、400、600、660、700、750、900、1000、1200、1600,
注：更多除塵濾芯規格δ能詳盡具體規格可按用戶具體要求定做，濾筒實際顏色可能與圖片顏色有差異，請以實物為準。
木漿纖維紙質粉塵濾芯性能特點：
適用于燃?xì)廨啓C(jī)、壓縮機、噴砂、煙草卷接線、粉ú灰、漂灰的過濾。
1、進口專用空氣過濾／除塵復合濾紙，確濾效果
2、寬褶設計，過濾面積大
3、電鍍鋅端蓋，不會生銹
4、電鍍鋅菱形網中心骨架，開孔率高
5、專用密封閉孔彈性氯丁橡膠
聚酯長纖維粉塵濾芯性能特點：
適用于噴粉噴涂、噴砂作業、顏料工業、木材加工的過濾。
1、進口長纖維聚醋濾料，纖維相互交錯，分布均勻。
2、耐磨性好，比傳統濾料更能經受氣流的脈沖反吹。
3、濾料挺度好，且可反復清洗。
4、端蓋、中心骨架均為電鍍鋅件，不生銹。
5、專用密封閉孔彈性氯丁橡膠。
聚酯覆膜長纖維性能特點：
適用于涂裝行業拋丸除銹，空調除塵、焊接煙塵、機械加工、制 藥、水泥工業及粘性介質的過濾。
1、進口PTFE覆膜聚醋濾料，孔徑小，精度高。
2、濾料表面光滑，不粘性好。
3、極好的耐化學腐蝕性能。
4、電鍍鋅／不銹鋼端蓋、中心骨架。
5、專用密封閉孔彈性氯丁橡膠。
BHA除塵濾芯濾筒
